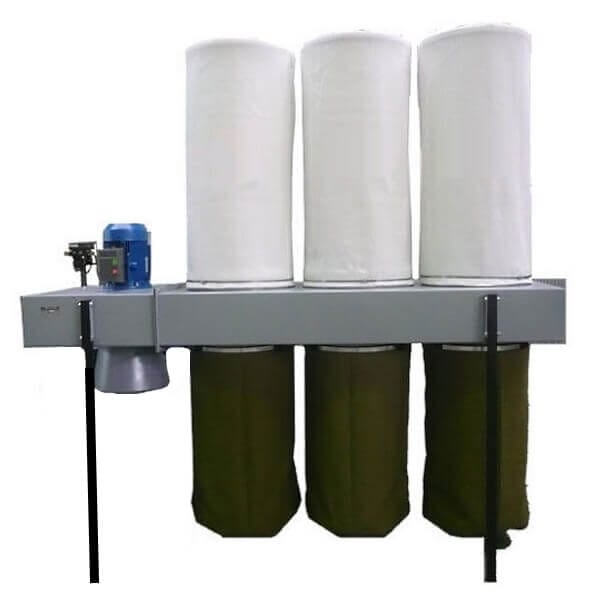

Установка вентиляционная пылеулавливающая УВП-5000

Рейтинг 5.00 из 5 на основе опроса 2 пользователей
(2 отзыва клиентов)
В Избранное
В Избранное

63,200.00 руб.163,746.00 руб. с НДС

Стружкоотсос УВП 5000 для сбора древесной, пластиковой и другой стружки и пыли. Производитель: ЗАО “Консар”, Россия. Гарантия 12 месяцев.

Очистить

Нашли дешевле? Получите скидку!

Описание

Модификации УВП-5000:

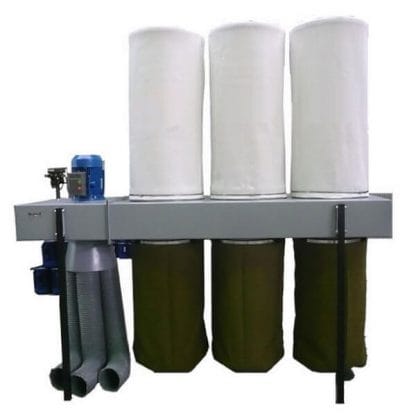

  • УВП-5000 — на стойках

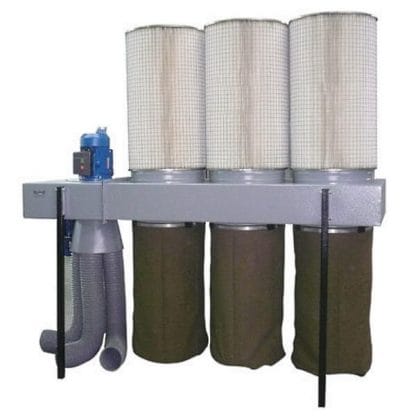

  • УВП-5000-ФК1 — с картриджным фильтром без механизма регенерации
  • УВП-5000-ФК2 — с картриджным фильтром с ручным механизмом регенерации
  • УВП-5000-ФК3 – с картриджным фильтром с механической регенерацией

Установка вентиляционная пылеулавливающая УВП-5000 состоит из корпуса со встроенным пылевым вентилятором, к нижней части которого хомутом М33.05.000 прикреплены три накопителя АЛВГ-М10.001.07.00-01 п/эф. (М33) (старое обозначение АЛВГ-М33.07.00 832х1160), а к верхней части корпуса хомутом М10.001.03.00-01 прикреплены три фильтра АЛВГ-Ф11.001.00.00-04 марка А (М33) (старое обозначение АЛВГ-М33.06.000 ф520х1150). В исполнении ФК-1, ФК-2, ФК-3, стружкоотсос комплектуется фильтровальными кассетами ФК-2000-27;0;F9;0;2;0 (без регенерации), ФК-2000-27;0;F9;0;2;1 (с ручной регенерацией), ФК-2000-27,0;F9;0;2;2 (механическая регенерация).

Схема вентиляционной установки УВП-5000

Схема УВП 5000 Консар

Технические характеристики

Технические данныеЗначение
Производительность, мЗ/час5000
Скорость воздушного потока на входе не менее м/с26
Создаваемое разряжение, Па1800
Уровень шума, дБа78
Степень очистки воздуха, %99
Количество и диаметр воздуховодов, шт./мм3/160
Кол-во и объем накопителей, шт./мЗ3/0,2
Габаритные размеры установки: длина, ширина, высота, мм2450х960х2430
Концентрация пыли на входе фильтра, г/м3, не более50
Концентрация пыли за фильтром, мг/м3, не более30% от ПДК в воздухе рабочей зоны по ГОСТ 12.1.005
Площадь фильтрования, м26.3
Вес не более, кг170
Мощность эл/двигателя, кВт5.5

Аэродинамические характеристики

Аэродинамические характеристики УВП-5000 КОНСАР

Преимущества

  • Надежное рабочее колесо из металла
  • Экономия тепла за счет возврата очищенного воздуха в помещение
  • Работа через кнопку «Пуск» станка для экономии электроэнергии

Ограничения применения

  • Рабочее напряжение только 380Вт
  • Эксплуатация только внутри помещения
  • Не предназначен для работы со шлифовальным оборудованием, в процессе работы которого выделяется взрывоопасная пыль, а также обработка газовыделяющих материалов.

Срок изготовления

  • УВП-5000 до 10 рабочих дней
  • УВП-5000-ФК (любой тип картриджа) до 15 рабочих дней

Подробности эксплуатации

Стружкоотсос УВП-5000, далее по тексту “пылеуловитель”, “вентиляционная установка”, используется для сбора и удаления сухой не слипающейся пыли, опилок, стружки образующейся при производстве изделий из пластика: окон, дверей и других конструкций, работе деревообрабатывающих станков: пильных, рейсмусовых, фуговальных, фрезерных и др., а так же при перетаривании сухих сыпучих пылящих материалов или продуктов.

Стружкоотсос УВП 5000 рассчитан на использование в промышленных целях, в слесарных мастерских, фабриках по изготовлению мебели, домостроительных комбинатах и т. д. Использование  в домашних мастерских не целесообразно в связи со значительной потребляемой мощностью (5,5кВт) и большими размерами. Пылеуловитель снабжен тремя входами диаметром 160мм каждый для одновременного использования с тремя станками, где суммарный расход воздуха не превышает 5000м3/час. При необходимости несколько входов можно заглушить.

При использовании стружкоотсоса для очистки воздуха от стружки, опилок, пыли, образующихся в результате обработки МДФ, ДСП, ДВП и других материалов, в которых доля лёгкой мелкой фракции в составе отходов относительно высока, рекомендуется использовать картриджные фильтры с увеличенной площадью фильтрования. Увеличение площади необходимо для снижения газово-пылевой нагрузки на фильтрующий материал. Это препятствует глубокому проникновению частиц пыли внутрь материала и увеличивает срок службы фильтра. Пылеуловители УВП 5000 с картриджным фильтром имеют маркировку «ФК1, ФК2, ФК3».

Максимальная степень очистки воздуха составляет 99,9%.

Ввиду особенностей конструкции, желательно, чтобы пылеуловитель находился на расстоянии не более 2 метров от станка.

[свернуть]

Strujkootsos.ru является лидирующим российским поставщиком стружкоотсосов УВП-5000 КОНСАР всех модификаций. Заказать и купить УВП-5000 можно онлайн с доставкой до Вашего города транспортной компанией. Доставка УВП-5000 до транспортной компании производится бесплатно.

Изображение Товара является ознакомительным и может отличаться от действительного. Производитель оставляет за собой право менять технические характеристики и внешний вид оборудования  без предварительного предупреждения.  Вся информация на данном сайте не является публичной офертой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Детали

Вес170 kg
Габариты245 x 105 x 250 cm
Штатный воздуховод

Есть, Нет

Картриджный фильтр

Нет, ФК1, ФК2, ФК3

Паспорт УВП 5000

Паспорт УВП-5000 КОНСАР скачать

Скачать “Паспорт УВП-5000” uvp5000.zip – 879 KB

Скачать “Паспорт УВП-5000-ФК2” uvp5000fk2.zip – 355 KB

Комплектация

НаименованиеКоличество на установку, шт
Руководство по эксплуатации1
Корпус1
Вентилятор1
* Автомат АП50 16А IP541
* Кабель ВВГ5х1.5 L=3000 —100мм1
* Металлорукав ЦХ20, L=10000 ±100мм1
Патрубок1
Стойка4
Хомут6
Фильтр3
Накопитель3
Стержень9
Опора3
Упаковка1
Воздуховод Ø 160 мм, L=2000—200 мм3
Болт М6-6gx16.58.016 ГОСТ 7798-706
Болт М8-6gx25.58.016 ГОСТ 7798-7012
Болт М10-6gx60.58.016 ГОСТ 7798-708
Гайка М8-6Н.5016 ГОСТ 5915-7012
Гайка М10-6Н.5016 ГОСТ 5915-708
Шайба 6.01.016 ГОСТ 11371-786
Шайба 8.01.016 ГОСТ 11371-7812
Шайба 10.01.016 ГОСТ 11371-788
Шайба 8.65.Г.029 ГОСТ 6402-7012
Шайба 10.65.Г029 ГОСТ 6402-7012
* Поставляется по согласованию с заказчиком. Допускается замена на другой тип с аналогичными характеристиками

Схема подключения

Схема подключения УВП-5000 КОНСАР

ОбозначениеНаименованиеТип*Кол-воХарактеристика
QF1АвтоматАП50-IP54116 А, 380В
КМ1Пускатель магнитныйПМЛ-22201220В
ККРеле тепловоеРТЛ-1016112 А
SB1, SB2КнопкаВ составе пускателя
М1ЭлектродвигательАИР 100L2У315,5кВт/380В
* Допускается замена на другой тип с аналогичными характеристиками

ВНИМАНИЕ!
ПОДКЛЮЧЕНИЕ ДОЛЖЕН ВЫПОЛНЯТЬ ЭЛЕКТРОТЕХНИЧЕСКИЙ ПЕРСОНАЛ, ИМЕЮЩИЙ ГРУППУ ДОПУСКА ПО ЭЛЕКТРОБЕЗОПАСНОСТИ НЕ НИЖЕ ТРЕТЬЕЙ ПРИ РАБОТАХ НА ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ ДО 1000 В И ИЗУЧИВШИЙ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ.

Расчет доставки 1шт. т/к Деловые Линии

Приблизительные транспортировочные размеры: корпус 1960х550х1020, 110кг, 1,07м3, улитка 820х750х960, 110кг, 0,79м3, отгрузка из г. Нижний Новгород.

Установка упаковывается в обрешетки типа III по ГОСТ 12082-82 «Обрешетки
дощатые для грузов массой до 500 кг», размеры по ГОСТ 21140-88 «Тара. Система
расчетов». Изображения и способ выполнения транспортной маркировки по ГОСТ
14192-77 «Маркировка грузов».
Сопроводительная документация упакована во влагонепроницаемую упаковку.
Категория внутренней упаковки ВУ-1 по ГОСТ 23216.

2 отзыва на Установка вентиляционная пылеулавливающая УВП-5000

  1. Оценка 5 из 5

    ДВЛ, Санкт-Петербург

    УВП-5000 взяли осенью 2016го на производство пластиковых окон. За полтора года работы никаких проблем не доставили. Вытряхиваем накопители и продуваем фильтры, вот и всё обслуживание. Сделана добротно, можно покупать.

  2. Оценка 5 из 5

    Николай, Владивосток

    Очень мощный пылестружкосос, обслуживает три поста, сделан хорошо, крыльчатка крепкая.
