УВП-1200АК

49,700.00 руб.50,000.00 руб. с НДС

Агрегат УВП-1200АК для сбора сухой не слипающейся металлической и абразивной стружки и пыли образующейся при работе шлифовальных, отрезных и заточных станков. Производитель: ЗАО “Консар”, Россия. Гарантия 12 месяцев.

Очистить

Описание

УВП-1200АК

На данной странице продается агрегат УВП-1200АК на колесной опоре по низкой цене с бесплатной доставкой до транспортной компании. Производитель ЗАО “Консар”.

Пылеулавливающий агрегат УВП-1200АК применяется для сбора и удаления сухой не слипающейся металлической и абразивной пыли и стружки, может использоваться при обработке камня и стекла. Допускается применение для обслуживания шлифовальных, отрезных и заточных станков.

Удобство применения УВП-1200АК заключается в наличие колесной опоры, что обеспечивает агрегату легкость перемещения по цеху от одного станка к другому. Это единственное отличие от обычной УВП-1200А.

Агрегат рассчитан на использование в промышленных целях и работает от напряжения 380Вт. Пылеуловитель снабжен одним входом диаметром 120мм. Под заказ возможно изготовление с двумя входами диаметром 80мм каждый, в таком исполнении пылеулавливающий агрегат будет иметь маркировку УВП-1200А (ПХ-80:80), внешний вид.

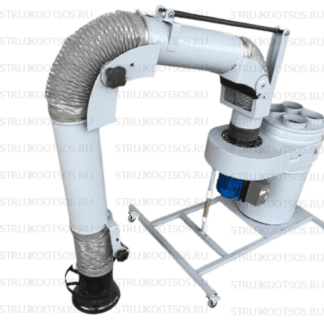

В наличие имеется исполнение агрегата с поворотно-вытяжным устройством (ПВУ) радиусом действия 2 метра и такой же агрегат с ПВУ на колесной опоре.

В нашем ассортименте также имеется аналогичная модель агрегата, но с производительностью 2000 м3 в час, УВП-2000А.

СОДЕРЖАНИЕ

Принцип работы УВП-1200АК

Пылеулавливающий агрегат состоит из корпуса со встроенным пылевым вентилятором, циклонного элемента, рабочего колеса (крыльчатки), четырех рукавных фильтров АЛВГ-Ф11.002.00.00 марка А (М39) и металлического поддона для сбора пыли и стружки.

При необходимости фиксации воздуховода над рабочей зоной, в нашем ассортименте имеется металлическая воронка (раструб) для установки на воздуховод.

В агрегате применяется двухступенчатая схема очистки воздуха:

Принцип действия УВП-1200А, УВП-2000А КОНСАР

  1. На первой ступени воздух попадает в циклонный элемент со специальными пластинами, которые замедляют поток, отбрасывая крупные абразивные частицы на стенки. Циклонный элемент также является искрогасителем, не позволяющим горячим крупным частицам попадать в фильтр тонкой очистки.
  2. На второй ступени воздух, очищенный от крупных частиц, попадает в рукавный фильтр, который является фильтром тонкой очистки, который очищает воздух от частиц размером до 5 мкм, что позволяет вернуть очищенный воздух обратно в рабочее помещение. Отходы собираются в специальный поддон и удаляются по мере необходимости. Регенерация фильтров производится вручную встряхиванием.

Схема УВП-1200АК

Схема УВП-1200А КОНСАР

Технические характеристики УВП-1200АК

Технические данные Значение
Производительность, мЗ/час1200
Среднемедианный размер улавливаемых частиц, мкм7
Создаваемое разряжение, Па1200
Степень очистки воздуха, %99
Уровень шума, дБа80
Количество и диаметр воздуховодов, шт./мм1/125
Кол-во и объем накопителей, шт./мЗ1/0,007
Габаритные размеры установки: длина, ширина, высота, мм810х540х1700
Площадь фильтрования, м21.22
Вес не более, кг65
Мощность эл/двигателя, кВт1.1

Аэродинамические характеристики УВП-1200АК

Аэродинамические характеристики УВП-1200А КОНСАР

Преимущества

  • Надежное рабочее колесо из металла
  • Экономия тепла за счет возврата очищенного воздуха в помещение
  • Работа через кнопку «Пуск» станка для экономии электроэнергии
  • Лёгкость перемещения за счет наличия колесной опоры

Ограничения применения

  • Рабочее напряжение только 380Вт
  • Эксплуатация только внутри помещения

Срок изготовления

УВП-1200АК изготавливается до 10 рабочих дней

Strujkootsos.ru является лидирующим российским поставщиком пылеулавливающих агрегатов УВП-1200АК КОНСАР. Заказать и купить данный агрегат можно онлайн с доставкой до Вашего города транспортной компанией. Доставка до транспортной компании производится бесплатно. Пункты выдачи находятся в г. Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Челябинск, Ростов-на-Дону, Красноярск, Саратов, Владивосток, Иркутск и других городах России.

Изображение Товара является ознакомительным и может отличаться от действительного. Производитель оставляет за собой право менять технические характеристики и внешний вид оборудования  без предварительного предупреждения.  Вся информация на данном сайте не является публичной офертой.

Детали

Вес 70 kg
Габариты 82 × 54 × 171 cm
Штатный воздуховод

Без воздуховода, С воздуховодом

Паспорт УВП 1200А

Паспорт УВП-1200А КОНСАР

Скачать “Паспорт УВП-1200А (УВП-1200АК)” uvp1200a.zip – 574 КБ



Комплектация

  • Корпус
  • Привод в сборе (электродвигатель, крыльчатка, пускатель)
  • Рукавный фильтр 4шт.
  • Воздуховод Ø 125 мм., L=2000 мм
  • Руководство по эксплуатации
  • Упаковка

Сборка в рабочее положение

Уборка УВП-1200А КОНСАР в рабочее положение.

Схема подключения

Схема подключения УВП-1200А КОНСАР

Схема подключения УВП-1200А КОНСАР

Схема подключения УВП-1200А КОНСАР

ВНИМАНИЕ!
ПОДКЛЮЧЕНИЕ ДОЛЖЕН ВЫПОЛНЯТЬ ЭЛЕКТРОТЕХНИЧЕСКИЙ ПЕРСОНАЛ, ИМЕЮЩИЙ ГРУППУ ДОПУСКА ПО ЭЛЕКТРОБЕЗОПАСНОСТИ НЕ НИЖЕ ТРЕТЬЕЙ ПРИ РАБОТАХ НА ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ ДО 1000 В И ИЗУЧИВШИЙ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ.

Расчет доставки 1шт. т/к Деловые Линии

Габаритные размеры УВП-1200А, УВП-2000А КОНСАР

Установка упаковывается в обрешетки типа III по ГОСТ 12082-82 «Обрешетки
дощатые для грузов массой до 500 кг», размеры по ГОСТ 21140-88 «Тара. Система
расчетов». Изображения и способ выполнения транспортной маркировки по ГОСТ
14192-77 «Маркировка грузов».
Сопроводительная документация упакована во влагонепроницаемую упаковку.
Категория внутренней упаковки ВУ-1 по ГОСТ 23216.
