Установка вентиляционная пылеулавливающая УВП 3000

Рейтинг 5.00 из 5 на основе опроса 3 пользователей
(3 отзыва клиентов)
В Избранное
Добавить в список избранного

36,100.00 руб.115,060.00 руб. с НДС

Стружкоотсос УВП-3000 для сбора древесной, пластиковой и других видов стружки и пыли Производитель: ЗАО “Консар”, Россия. Гарантия 12 месяцев.

Очистить

Нашли дешевле? Получите скидку!

Описание

УВП 3000 КОНСАР

Strujkootsos.ru является лидирующим российским поставщиком стружкоотсосов УВП-3000 КОНСАР всех модификаций. Заказать и купить УВП-3000 можно онлайн с доставкой до Вашего города транспортной компанией. Доставка УВП-3000 до транспортной компании производится бесплатно.

chat

Стружкоотсос УВП 3000, далее по тексту “пылеуловитель”, “вентиляционная установка”, предназначена для сбора и удаления сухой не слипающейся пыли, опилок, стружки образующейся при работе деревообрабатывающих станков: пильных, рейсмусовых, фуговальных, фрезерных и др., при производстве изделий из пластика: окон, дверей и других конструкций, а так же при перетаривании сухих сыпучих пылящих материалов или продуктов.

Стружкоотсос УВП 3000 рассчитан на использование в промышленных целях, в слесарных мастерских, фабриках по изготовлению мебели, домостроительных комбинатах и т. д. Можно также использовать в небольших производствах и домашних мастерских, где использование или установка больших установок для отвода стружки не целесообразно в связи с нехваткой места или условий эксплуатации помещения. Данный пылеуловитель снабжен двумя входами диаметром 160мм каждый для одновременного использования с двумя станками, где суммарный расход воздуха не превышает 3000м3/час. Под заказ возможно изготовление установок УВП 3000 с другими диаметрами входов. При необходимости один из входов можно заглушить.

При использовании вентиляционной установки УВП 3000 для очистки воздуха от стружки, опилок, пыли, образующихся в результате обработки МДФ, ДСП, ДВП и других материалов, в которых доля лёгкой мелкой фракции в составе отходов относительно высока, рекомендуется использовать картриджные фильтры с увеличенной площадью фильтрования. Увеличение площади необходимо для снижения газово-пылевой нагрузки на фильтрующий материал. Это препятствует глубокому проникновению частиц пыли внутрь материала и увеличивает срок службы фильтра. Пылеуловитель УВП 3000 с картриджным фильтром имеет маркировку «ФК1, ФК2, ФК3».

Максимальная степень очистки воздуха составляет 99,9%.

Ввиду особенностей конструкции, желательно, чтобы пылеуловитель находился на расстоянии не более 2 метров от станка.

Модификации УВП 3000

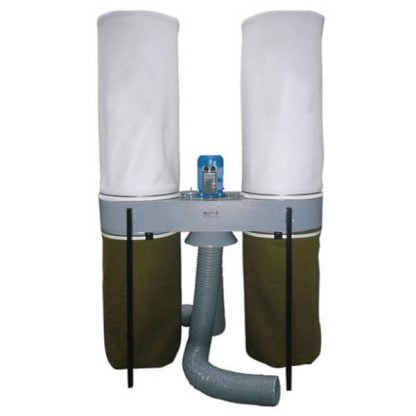

  1. УВП-3000С — на стойках
  2. УВП-3000К — на колесной опоре

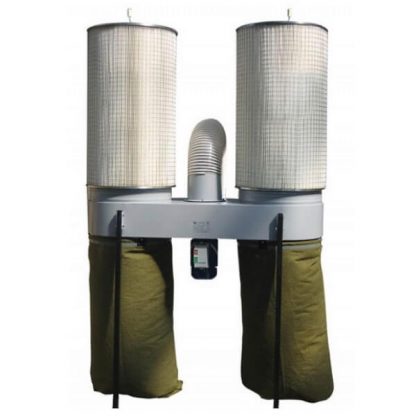

  3. УВП-3000С-ФК1 — с картриджным фильтром без механизма регенерации на стойках
  4. УВП-3000К-ФК1 — с картриджным фильтром без механизма регенерации на колесах
  5. УВП-3000С-ФК2 — с картриджным фильтром с ручным механизмом регенерации на стойках
  6. УВП-3000К-ФК2 — с картриджным фильтром с ручным механизмом регенерации на колесах
  7. УВП-3000С-ФК3 — с картриджным фильтром с механической регенерацией на стойках
  8. УВП-3000К-ФК3 — с картриджным фильтром с механической регенерацией на колесах

Установка вентиляционная пылеулавливающая УВП 3000 состоит из корпуса со встроенным пылевым вентилятором, к нижней части которого хомутом М33.05.000 прикреплены два накопителя АЛВГ-М10.001.07.00-01 п/эф. (М33) (старое обозначение АЛВГ-М33.07.00 832х1160), а к верхней части корпуса хомутом М10.001.03.00-01 прикреплены два фильтра АЛВГ-Ф11.001.00.00-04 марка А (М33) (старое обозначение АЛВГ-М33.06.000 ф520х1150). В исполнении ФК-1, ФК-2, ФК-3, УВП 5000 комплектуется фильтровальными кассетами ФК-2000-27;0;F9;0;2;0 (без регенерации), ФК-2000-27;0;F9;0;2;1 (с ручной регенерацией), ФК-2000-27,0;F9;0;2;2 (механическая регенерация).

Схема вентиляционной установки УВП-3000

Схема УВП-3000С

Технические характеристики вентиляционной установки УВП-3000

Технические данныеЗначение
Производительность, номинальная, м3/час, не менее3000
Площадь фильтрования, м24.2
Степень очистки, %, не менее99
Гидравлическое сопротивление, Па, не более2000
Объём накопителя, м32 х 0,2
Габаритные размеры, мм, не более1600 х 650 х 2360
Диаметр воздуховода, мм2 х 160
Масса, кГ, не более78
Номинальная потребляемая мощность, кВт2.2
Род тока питающей сетиПеременный трёхфазный
Частота тока, Гц50
Напряжение, В380
Напряжение цепей управления, В220
Корректированный уровень звуковой мощности, Дб, не более80
Вибрационные характеристикиНе превышают предельных значений для категории 3 тип “а” по ГОСТ 12.1.012-90
Тип питающей электрической сети и системы заземленияTN–C–S по ГОСТ30331.2/ГОСТ50571.2/ГОСТ Р50571.2

Аэродинамические характеристики УВП-3000

Аэродинамические характеристики УВП-3000 КОНСАР

К достоинствам УВП-3000 можно отнести следующие факты

  • рабочее колесо изготовлено из стали и очень надежно в эксплуатации
  • очищенный воздух возвращается в помещение, что экономит тепловую энергию
  • можно подключить напрямую к кнопке «Пуск» станка, что существенно экономит электроэнергию
  • можно использовать на производствах любого масштаба
  • небольшой вес, что облегчает перемещение по цеху

При выборе стружкоотсоса важно помнить следующее:

  • Работает только от сети 380Вт
  • Может эксплуатироваться только внутри помещения
  • Не предназначен для работы со шлифовальным оборудованием, в процессе работы которого выделяется взрывоопасная пыль, а также обработка газовыделяющих материалов.

Срок изготовления

  • УВП-3000С до 7 рабочих дней
  • УВП-3000К до 10 рабочих дней
  • УВП-3000(С,К)-ФК (любой картриджный фильтр) до 15 рабочих дней

* Производитель оставляет за собой право менять технические характеристики, внешний вид оборудования  без предварительного предупреждения.

* Изображение Товара является ознакомительным и может отличаться от действительного.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Детали

Вес80 kg
Габариты160 x 65 x 236 cm
Опора

Колеса, Упоры

Штатный воздуховод

Есть, Нет

Картриджный фильтр

Нет, ФК1, ФК2, ФК3

Паспорт УВП 3000

Паспорт УВП-3000, УВП-3000С, УВП-3000К КОНСАР скачать

Скачать “Паспорт УВП-3000 (УВП-3000С, УВП-3000К)” uvp3000.zip – 916 KB

Скачать “Паспорт УВП-3000-ФК2 (УВП-3000С-ФК2, УВП-3000К-ФК2)” uvp3000fk2.zip – 383 KB

Скачать “Паспорт УВП-3000-ФК3:И1 (УВП-3000С-ФК3:И1, УВП-3000К-ФК3:И1)” uvp3000f3i1.zip – 409 KB

Комплектация

НаименованиеКоличество на установку, шт
Место укладки
УВП-3000УВП-3000КУВП-3000С
Руководство по эксплуатации
1
1
Накопитель
Корпус в сборе с приводом
1
1
Тара
Стойка
4
4
Тара
Патрубок11Тара
Опора

2
2
Тара
Хомут ,

4
4
Патрубки корпуса
Фильтр

2
2
Тара
Накопитель

2
2
Тара
Стержень

6
6
Тара
Основание

1
-
Тара
*Воздуховод

2
2
Тара
Болт М8-6g х 45.58.016 ГОСТ 7798-70128Накопитель
Гайка М6-6Н.5.016 ГОСТ 5915-7044Накопитель
Гайка М8-6Н.5.016 ГОСТ 5915-70128Накопитель
Шайба 8.01.016 ГОСТ 11371-78128Накопитель
Шайба 8.65Г. 029 ГОСТ 6402-70128Накопитель
Шайба 6.65Г. 029 ГОСТ 6402-7044Накопитель
Тара
1
1
---
* Входит в комплект поставки, если не оговорено иное.

Схема подключения

Схема подключения УВП-3000 КОНСАР

ОбозначениеНаименованиеТип*Кол-воХарактеристика
QУстройство защитного отключенияF364илиФ2212125 А, I= 30 мА
QFАвтоматАЕ-204615 А, Зф
КМ1Пускатель магнитныйПМЛ-12211220В
КК1Реле тепловоеРТЛ-101014.8 А
SB1.SB2КнопкаВ пускателе2
М1ЭлектродвигательАИР80В2УЗ12,2 кВт 2850 об/мин

ВНИМАНИЕ!
ПОДКЛЮЧЕНИЕ ДОЛЖЕН ВЫПОЛНЯТЬ ЭЛЕКТРОТЕХНИЧЕСКИЙ ПЕРСОНАЛ, ИМЕЮЩИЙ ГРУППУ ДОПУСКА ПО ЭЛЕКТРОБЕЗОПАСНОСТИ НЕ НИЖЕ ТРЕТЬЕЙ ПРИ РАБОТАХ НА ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ ДО 1000 В И ИЗУЧИВШИЙ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ.

Расчет доставки 1шт. т/к Деловые Линии

Приблизительные транспортировочные размеры: 1620х630х760мм, вес 95кг., объём 0,81м3, отгрузка из г. Нижний Новгород.

Установка упаковывается в обрешетки типа III по ГОСТ 12082-82 «Обрешетки
дощатые для грузов массой до 500 кг», размеры по ГОСТ 21140-88 «Тара. Система
расчетов». Изображения и способ выполнения транспортной маркировки по ГОСТ
14192-77 «Маркировка грузов».
Сопроводительная документация упакована во влагонепроницаемую упаковку.
Категория внутренней упаковки ВУ-1 по ГОСТ 23216.

Отследить груз т/к Деловые Линии
