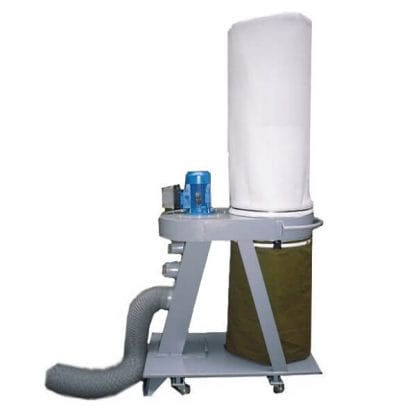

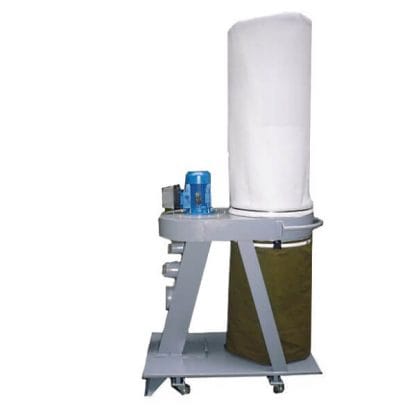

Установка вентиляционная пылеулавливающая УВП-2000У с функцией уборки пола

Рейтинг 5.00 из 5 на основе опроса 3 пользователей
(3 отзыва клиентов)
В Избранное
В Избранное

39,960.00 руб.89,160.00 руб. с НДС

Стружкоотсос УВП-2000У с функцией уборки пола для сбора древесной, пластиковой стружки и пыли. Производитель: ЗАО “Консар”, Россия. Гарантия 12 месяцев.

Очистить

Описание

Модификации УВП-2000У

  • УВП-2000У — с рукавным фильтром
  • УВП-2000У-ФК1 — с картриджным фильтром без механизма регенерации
  • УВП-2000У-ФК2 — с картриджным фильтром с ручным механизмом регенерации
  • УВП-2000У-ФК3 — с картриджным фильтром с механической регенерацией

Установка вентиляционная пылеулавливающая УВП-2000У состоит из корпуса со встроенным пылевым вентилятором, к нижней части которого хомутом М33.05.000 прикреплен накопитель АЛВГ-М10.001.07.00-01 п/эф. (М33) (старое обозначение АЛВГ-М33.07.00 832х1160), а к верхней части корпуса хомутом М10.001.03.00-01 прикреплен фильтр АЛВГ-Ф11.001.00.00-04 марка А (М33) (старое обозначение АЛВГ-М33.06.000 ф520х1150). В исполнении ФК-1, ФК-2, ФК-3 установка комплектуется фильтровальными кассетами ФК-2000-27;0;F9;0;2;0 (без регенерации), ФК-2000-27;0;F9;0;2;1 (с ручной регенерацией), ФК-2000-27,0;F9;0;2;2 (механическая регенерация).

Схема вентиляционной установки УВП-2000У

Схема УВП-2000У Консар

Технические характеристики

Технические данныеЗначение
Производительность,м3/час2000
Скорость воздушного потока на входе, не менее, м/с28
Создаваемое разрежение, Па1500
Степень очистки воздуха, %99.9
Количество и диаметр воздуховодов, мм80, 120, 160
Кол-во и объём мешков накопителей, шт. х м31х0,2
Габаритные размеры, мм1230х725х2350
Транспортировочные размеры, вес, объём1410х860х1400, 88кг, 1,7м3
Вес, кг75
Мощность электродвигателя, кВт2.2

Аэродинамические характеристики

Аэродинамические характеристики УВП-2000У КОНСАР

Срок изготовления

  • УВП-2000У до 10 рабочих дней
  • УВП-2000У-ФК с картриджным фильтром (любым) до 15 рабочих дней

Преимущества

  • Надежное рабочее колесо из металла
  • Функция промышленного пылесоса для уборки пола
  • Экономия тепла за счет возврата очищенного воздуха в помещение
  • Работа через кнопку «Пуск» станка для экономии электроэнергии
  • Небольшой вес и колесная опора обеспечивают легкую маневренность по цеху
  • Можно использовать на производствах любого масштаба

Ограничения применения

  • Рабочее напряжение только 380Вт
  • Эксплуатация только внутри помещения
  • Не предназначен для работы со шлифовальным оборудованием, в процессе работы которого выделяется взрывоопасная пыль, а также обработка газовыделяющих материалов.



Подробности эксплуатации

Стружкоотсос УВП-2000У, далее по тексту “пылеуловитель”, “вентиляционная установка”, предназначена для удаления и очистки воздуха от стружки и опилок и сбора отходов в мешках-накопителях. Данная вентиляционная установка предназначен для использования на небольших предприятиях с малым количеством образующихся отходов. Степень очистки воздуха достигает 99,9%.

Пылеуловитель оборудован тремя входами диаметром 80, 120, 160мм каждый для одновременного использования с тремя станками, где суммарный расход воздуха не превышает 2000м3/час.

Отличительной особенностью пылеуловителя является возможность применения в качестве промышленного пылесоса для уборки пола. Для уборки пола в производственных помещениях пылеуловитель отсоединяется от станка(ов), на входные патрубки ставятся заглушки входящие в комплект, открывается шиберная заслонка и воздух вместе с мусором начинает засасываться через специальный заборник, расположенный в нижней части стружкоотсоса. Установка легко перемещать по полу на колёсных подшипниковых опорах.

При использовании стружкоотсоса очистки воздуха от стружки, опилок, пыли, образующихся в результате обработки МДФ, ДСП, ДВП и других материалов, в которых доля лёгкой мелкой фракции в составе отходов относительно высока, рекомендуется использовать картриджные фильтры с увеличенной площадью фильтрования. Увеличение площади необходимо для снижения газово-пылевой нагрузки на фильтрующий материал. Это препятствует глубокому проникновению частиц пыли внутрь материала и увеличивает срок службы фильтра. Пылеуловители УВП 2000У с картриджным фильтром имеют маркировку «ФК1, ФК2, ФК3».

Strujkootsos.ru является лидирующим российским поставщиком стружкоотсосов УВП-2000У КОНСАР. Заказать и купить стружкоотсос можно онлайн с доставкой до Вашего города транспортной компанией. Доставка до транспортной компании производится бесплатно.

[свернуть]



Изображение Товара является ознакомительным и может отличаться от действительного. Производитель оставляет за собой право менять технические характеристики и внешний вид оборудования  без предварительного предупреждения.  Вся информация на данном сайте не является публичной офертой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Детали

Вес75 kg
Габариты123 × 72 × 235 cm
Штатный воздуховод

Есть, Нет

Картриджный фильтр

Нет, ФК1, ФК2, ФК3

Паспорт УВП-2000У

Паспорт УВП-2000У КОНСАР

Скачать “Паспорт УВП-2000У” uvp2000u.zip – 391 KB

Комплектация

НаименованиеКоличество на установку, шт.Место укладки
Руководство по эксплуатации1Накопитель
Корпус в сборе с приводом1Тара
Опора1Тара
Хомут2Патрубки корпуса
Фильтр1Тара
Накопитель1Тара
Стойка3Тара
*Воздуховод (Ø 80, Ø 120, Ø 160 )ммПо 1 шт.Тара
Заглушка (Ø 80, Ø 120, Ø 160 )ммПо 1 штТара
Тара1Тара
* Входит в комплект, по отдельному заказу возможна поставка без воздуховодов

Схема подключения

Схема подключения УВП-2000У Консар

ОбозначениеНаименованиеТип*Кол-воХарактеристика
Q**Устройство защитного отключенияF364 или Ф2212125 А, Iу 30 мА
QF**АвтоматАЕ-204615 А, Зф
КМ1Пускатель магнитныйПМЛ-12201220В
КК1Реле тепловоеРТЛ-101014,8 А
SB1.SB2КнопкаВ пускателе2
SB3**КнопкаАЕ-221Кнопка "Грибок"
М1ЭлектродвигательАИР80В2У312,2 кВт 2850 об/мин
* Допускается замена на другой тип с аналогичными характеристиками
** Обеспечивает потребитель.

ВНИМАНИЕ!
ПОДКЛЮЧЕНИЕ ДОЛЖЕН ВЫПОЛНЯТЬ ЭЛЕКТРОТЕХНИЧЕСКИЙ ПЕРСОНАЛ, ИМЕЮЩИЙ ГРУППУ ДОПУСКА ПО ЭЛЕКТРОБЕЗОПАСНОСТИ НЕ НИЖЕ ТРЕТЬЕЙ ПРИ РАБОТАХ НА ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ ДО 1000 В И ИЗУЧИВШИЙ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ.

Расчет доставки 1шт. т/к Деловые Линии

Приблизительные транспортировочные размеры: 1410х860х1400, 88кг, 1,7м3, отгрузка из г. Нижний Новгород.

Установка упаковывается в обрешетки типа III по ГОСТ 12082-82 «Обрешетки
дощатые для грузов массой до 500 кг», размеры по ГОСТ 21140-88 «Тара. Система
расчетов». Изображения и способ выполнения транспортной маркировки по ГОСТ
14192-77 «Маркировка грузов».
